Wie wählt man den richtigen Pneumatikzylinder aus?

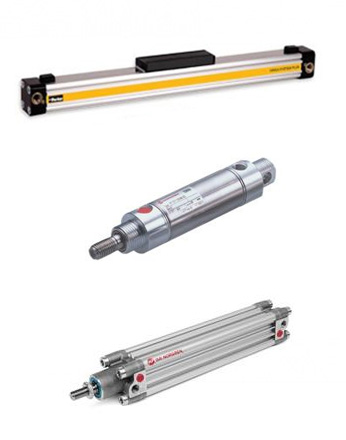

Ein Pneumatikzylinder nutzt Druckluft, um etwas zu bewegen. Dabei kann es sich um eine lineare Bewegung (hin und her) handeln, wie bei einem herkömmlichen Pneumatikzylinder, oder um eine Drehbewegung. Es gibt verschiedene Arten von Zylindern: Es gibt verschiedene Arten von Zylindern:

Einfachwirkend: Der Zylinder bewegt sich mit Druckluft in eine Richtung; eine Feder oder die Schwerkraft bringt den Zylinder wieder in seine Ausgangsposition zurück.
Doppeltwirkend: Der Zylinder nutzt Luft auf beiden Seiten des Kolbens für eine kontrollierte Bewegung in zwei Richtungen.
Kolbenstangenlose (rodless) Zylinder; dieser Zylinder wird ebenfalls beidseitig mit Druckluft betrieben und verfügt nicht über eine Zugstange, sondern über eine Führung. Der Zylinder eignet sich ideal bei beengten Platzverhältnissen oder langen Hublängen.

Was sollten Sie bei der Auswahl eines Pneumatikzylinders beachten?

1. Die erforderliche Kraft
Wie schwer ist die Last, die Sie bewegen möchten? Die Kraft eines Pneumatikzylinders wird durch den Luftdruck und den Durchmesser des Kolbens bestimmt. Rechnen Sie lieber etwas großzügiger, damit der Zylinder bei Spitzenbelastungen nicht an seine Grenzen stößt.

2. Hublänge und Geschwindigkeit
Die Hublänge ist die Strecke, die der Zylinder zurücklegen muss. Je schneller oder weiter der Hub, desto wichtiger sind die richtige Dämpfung und die richtige Ventilauswahl. Stellen Sie sicher, dass der Luftdurchlass groß genug ist, um die gewünschte Geschwindigkeit zu erreichen.

3. Verfügbarer Platz
In vielen Maschinen ist der Platz begrenzt. Ein kolbenstangenloser Zylinder kann dann die perfekte Lösung sein: kompakt, mit langem Hub, ohne dass sich die Gesamtlänge des Zylinders erhöht.

4. Die Arbeitsumgebung
Wird der Zylinder in einer feuchten, staubigen oder chemisch belasteten Umgebung eingesetzt? Wählen Sie dann Materialien und Dichtungen, die diesen Anforderungen gewachsen sind, beispielsweise Edelstahl (RVS) oder beschichtete Aluminiumzylinder.

5. Die Steuerung
Manche Anwendungen funktionieren hervorragend mit einer einfachen Ein-/Aus-Steuerung. Wenn Sie jedoch eine präzise Positionierung benötigen, entscheiden Sie sich für Zylinder mit Sensoren oder magnetischer Rückmeldung. Es gibt sogar integrierte Lösungen, bei denen Ventile und Sensoren bereits eingebaut sind.

6. Wartung und Lebensdauer
Ein gut ausgewählter Zylinder bedeutet weniger Ausfallzeiten. Achten Sie daher auf die Wartungsfreundlichkeit: Wie einfach lassen sich Dichtungen austauschen, und wie verschleißfest sind die Materialien? Ein langlebiger Zylinder macht sich bezahlt.

Praktische Beispiele

Wenig Platz, langer Hub: Entscheiden Sie sich für einen stangenlosen Zylinder.
Einfache Hin- und Rückbewegung: Ein einfachwirkender Zylinder reicht in der Regel aus.
Verschmutzte oder feuchte Umgebung: Verwenden Sie Edelstahlzylinder mit robusten Dichtungen.

Die Auswahl des richtigen Pneumatikzylinders erscheint manchmal schwierig, ist aber mit dem richtigen Fachwissen durchaus machbar. Bei Kuil Nicos wir täglich Unternehmen bei der Auswahl des besten Zylinders für ihre Anwendung – von Standardlösungen bis hin zu Sonderanfertigungen.
